Установка символов геометрических допусков
 |
Откройте чертеж, который требует установки символов.
Введите с клавиатуры AMFCFRAME и нажмите
клавишу <Enter> или щелкните мышью на пиктограмме. |
Select object to attach:
(Щелкните мышью на детали).
Start point: (Щелкните
мышью в том месте, где должна будет находиться головка стрелки).
Next Point «Drtho off>: (Буксировкой
сформируйте стрелку и линию сноски, после этого нажмите клавишу <Enter>).
| |

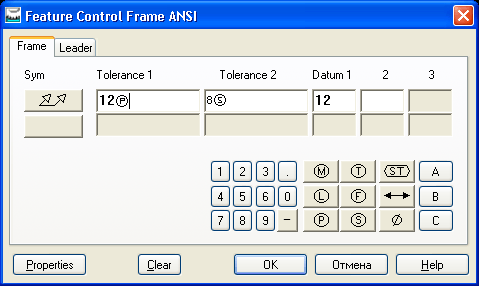

Появится диалоговое окно Feature
Control Frame (Пределы контура детали).
Выберите символ и установите значения допуска.
Щелкните мышью на кнопке ОК. |
| |

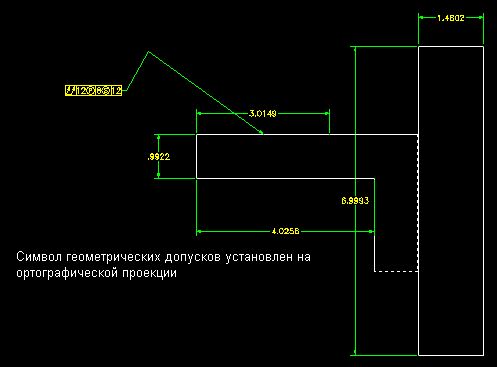

Геометрические допуски установлены. |

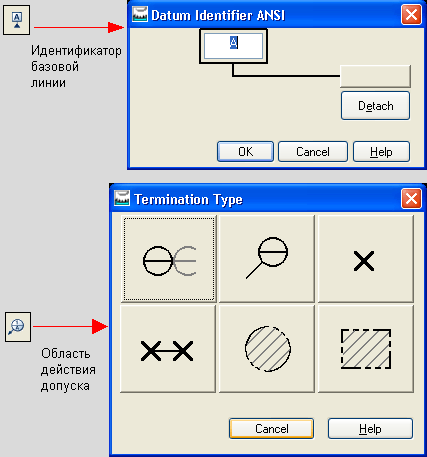

Возможна установка символов геометрических допусков и других видов. Эти
символы устанавливаются подобно тем, которые задаются с помощью окна Feature
Control Frame. Обратите внимание на способ применения следующих
пиктограмм:
|
