ЗD-модели: превращение эскиза с наложенными
ограничениями в трехмерную модель
После того как на эскиз наложены все ограничения, с помощью разнообразных
команд его можно превратить в трехмерную модель. Типовыми являются команды
Extrude (Выдавливание), Revolve
(Вращение), Sweep (Изгиб) и Loft
(Лофтинг). Самой простой и очевидной из SD-команд является команда Extrude.
Для создания тела выдавливания эскиз профиля выдавливается по третьей

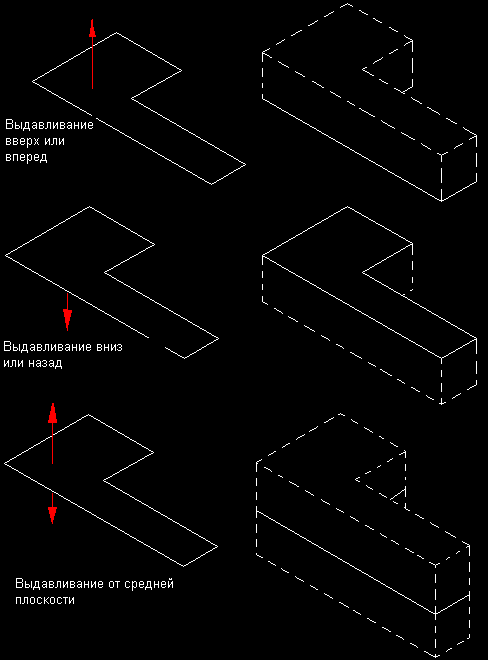

оси на расстояние, равное заданной толщине тела. Профиль может выдавливаться
в любом из направлений или в двух направлениях сразу (так называемое выдавливание
от средней плоскости).
Упражнение: освоение команды Extrude
| Шаг 1 |

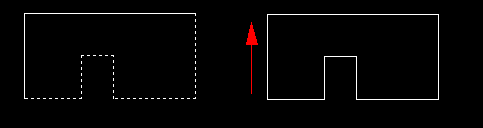

Нарисуйте эскиз профиля, не забывайте при этом о необходимости
замкнуть его. |
Шаг 2
 |
Введите с клавиатуры AMPROFILE
и нажмите клавишу <Enter> или щелкните мышью на пиктограмме
Profile.
Выберите профиль и нажмите клавишу <Enter>. |
Шаг 3
 |
Введите с клавиатуры AMPARDIM и
нажмите клавишу <Enter> или щелкните мышью на пиктограмме Constrain
Dimension (Установка размеров).

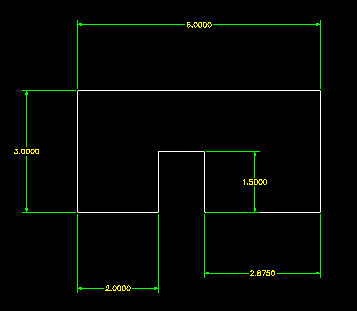

Проставьте размеры сторон и получите полностью образмеренный профиль. |
| Шаг 4 |

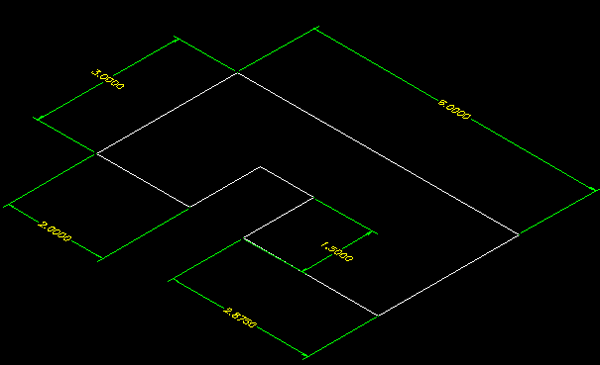

Нажмите клавиши 8 и <Enter> для получения изометрической
проекции. |
Шаг 5
 |

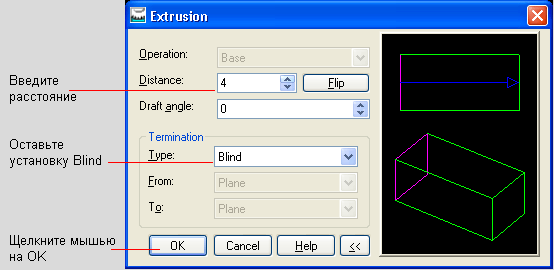

Введите с клавиатуры AMEXTRUDE
и нажмите клавишу <Enter> или щелкните мышью на пиктограмме
Extrude (Выдавливание). |
| |

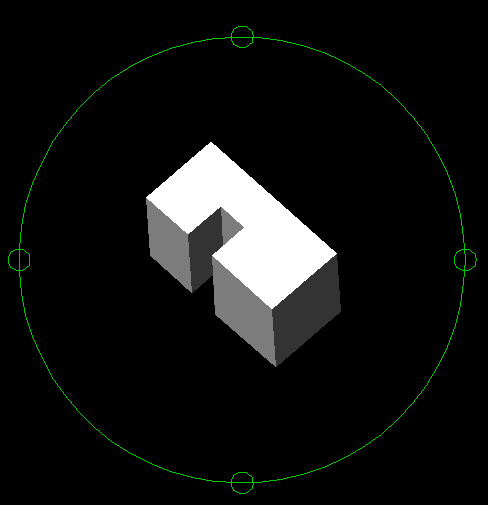

Теперь вы можете видеть на экране трехмерное тело. |
| Шаг 6 |
Чтобы рассмотреть модель, щелкните мышью на пиктограмме
Render/Wireframe (Рендеринг/Каркас) и
повращайте модель. |

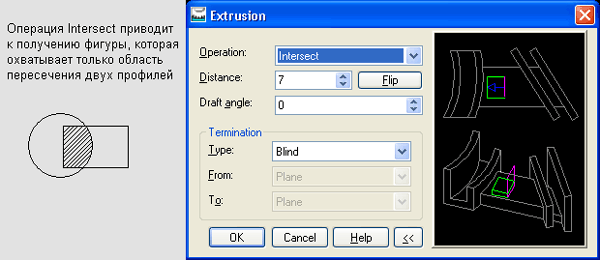

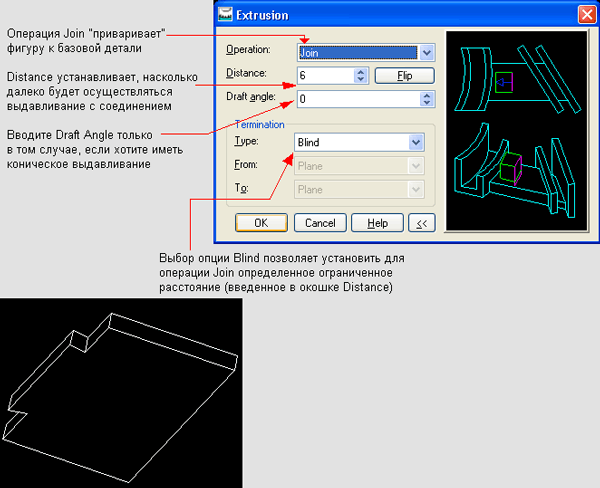

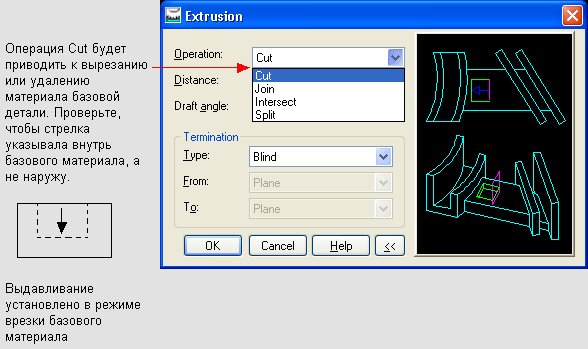

Внимание! Диалоговое окно команды Extrude будет иметь разный
вид в зависимости от того, выполняется ли операция выдавливания над первым
профилем (т.е. создается ли так называемая базовая деталь) или эскиз представляет

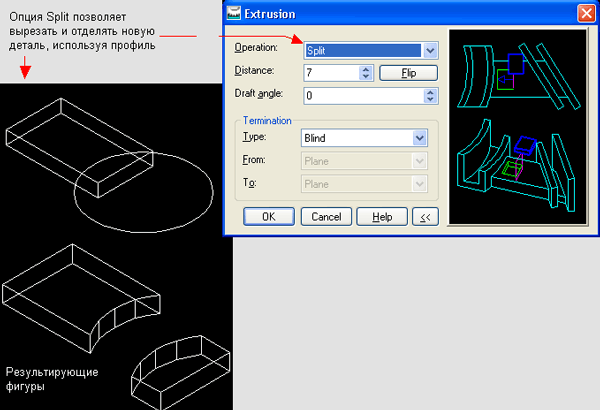

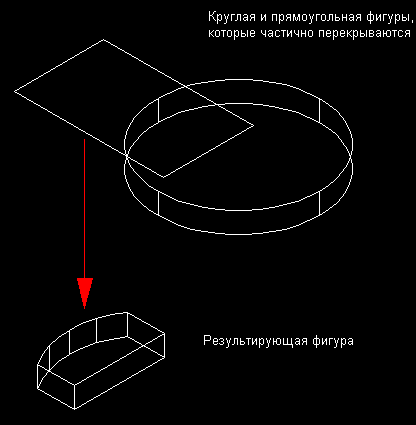

собой дополнение к исходной базовой детали. Во втором случае становятся
доступными дополнительные опции в разделе меню Operation.
|
